Назначение

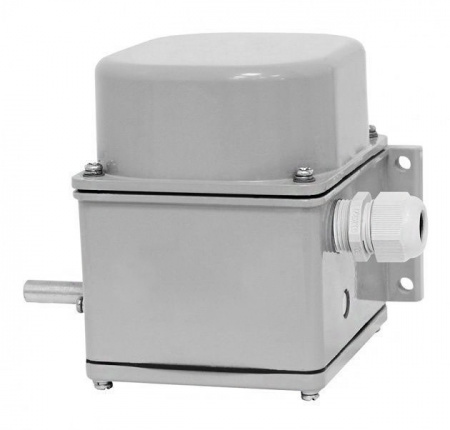

Концевой выключатель ВУ 150М предназначен для коммутации электрических цепей управления переменного и постоянного токов, в определенных точках пути, где движение контролируемого объекта должно быть изменено, или для сообщения о достижении объектом заданного положения. Выключатели ВУ 150М приводятся в действие вращающимися частями механизмов, с которым они связаны посредством зубчатых колес, цепей или муфт.Исполнение выключателей ВУ 150М – защищенное.
Эксплуатация контакторов должна производиться согласно «Правилам технической эксплуатации электроустановок потребителей» и «Правилам техники безопасности при эксплуатации электроустановок потребителей».
К монтажу оборудования допускается специально подготовленный электротехнический персонал предприятия, изучивший его конструкцию, правила эксплуатации и прошедший инструктаж по технике безопасности.
Структура условного обозначения
Выключатель управления (ВУ) Х1 Х2Х3 М Х4:Выключатель управления (ВУ) – вид изделия;
Х1 - количество коммутируемых цепей: 2
Х2Х3 - передаточное число редуктора (1:50);
М - индекс модернизации;
Х4 - климатическое исполнение (У)
Технические характеристики
Номинальное напряжение - до 380В 50Гц / -440ВДопустимый длительный ток - 10А
Включаемый ток - 100А
Отключаемый ток при индуктивной нагрузке
при постоянном напряжении - 110В – 2,5А
- 220В – 1,6А
- 440В – 0,6А
при переменном напряжении - 380В – 10А
Число цепей управления - 2
- режим работы ПВ 40%;
- ввод внешних проводов: через сальник (герметичный ввод);
- тип привода: поворотный вал шпиндельного типа;
- передаточное отношение редуктора: 1:50.
Климатическое исполнение, категория размещения – У2 по ГОСТ15150.
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями по ГОСТ 14254 - IР44.
